LFT-G® LGF50-PP ポリプロピレン ナチュラルグレード
製品名: LFT-G® LGF50-PP 射出成形用長ガラス繊維強化ポリプロピレン複合材料
製品モデル: ● LFT-G® PP-NA-NG05
製品長さ：●5～25mm。一般的な長さは10〜12 mmです。
樹脂の種類：●ポリプロピレン
繊維の種類 : ● ガラス長繊維
繊維含有量: ● 50%
カラー：●ブラック、ナチュラルカラー
材料特性: ● 射出成形、ナチュラルグレード、優れた機械的特性、射出自動車部品用。
LGF50のPP素材とは何ですか？
LFT-G® LGF50-PP は、50% 長ガラス繊維で強化されたポリプロピレン (PP) 熱可塑性複合材で、繊維にマトリックス樹脂を溶融含浸させて性能を最大化する引抜成形プロセスを使用して製造されています。LFT-G® LGF50-PP は、高い機械的特性、優れた耐薬品性、柔軟性、加工のしやすさ、および幅広い用途を備えているため、自動車部品の製造において人気があります。
LFT-G® LGF50-PP 材料は、50% のガラス長繊維 (LGF) が添加されたポリプロピレン (PP) の一種です。繊維の長さは通常 5 ～ 25 mm で、マトリックス内でランダムな方向に配向しています。 LGF を添加すると、PP の剛性、強度、耐衝撃性が向上し、自動車や産業用部品などの要求の厳しい用途での使用に最適になります。
PP-LGF50 の主な仕様
重量構造コンポーネント向けに特別に設計された LFT-G®PP-LGF50 は最適化された物理強度プロファイルを提供し、高い曲げ弾性率と動的衝撃耐久性の信頼できる組み合わせを提供します。
PP LGF50 と標準 PP GF50 (短繊維)
ガラス短繊維 (SGF) 複合材料とは異なり、LFT-G®PP LGF50 は、成形プロセス中にポリプロピレン マトリックス内に統合された連動する 3D 骨格ネットワークを形成する長い繊維 (通常、ペレット内で 10 ～ 12 mm) を利用しています。非強化または短繊維 PP と比較して、クリープや疲労に対する優れた耐性を発揮するように設計されています。-標準的な短繊維コンパウンドは、衝撃荷重によって破壊される小さなガラスの破片に依存しています。-この連続長繊維マトリックスが動的応力を分散し、連続繰返し疲労下での亀裂の伝播を抑制します。
スタンダードショートPP GF50
- 繊維は、大きな機械的負荷がかかると簡単に破損します。
- 等方性収縮は寸法の歪みを引き起こします。
- 可塑化中のスクリューと金型の摩耗が増加します。
LFT-G®PP LGF50（長繊維）
- 連続繊維ネットワーク (10 ～ 12 mm ペレット)。
- 2.5 倍を超える高い衝撃靭性そして耐久性。
- 低収縮 (0.1% ～ 0.2%) により、部品の変形を防ぎます。

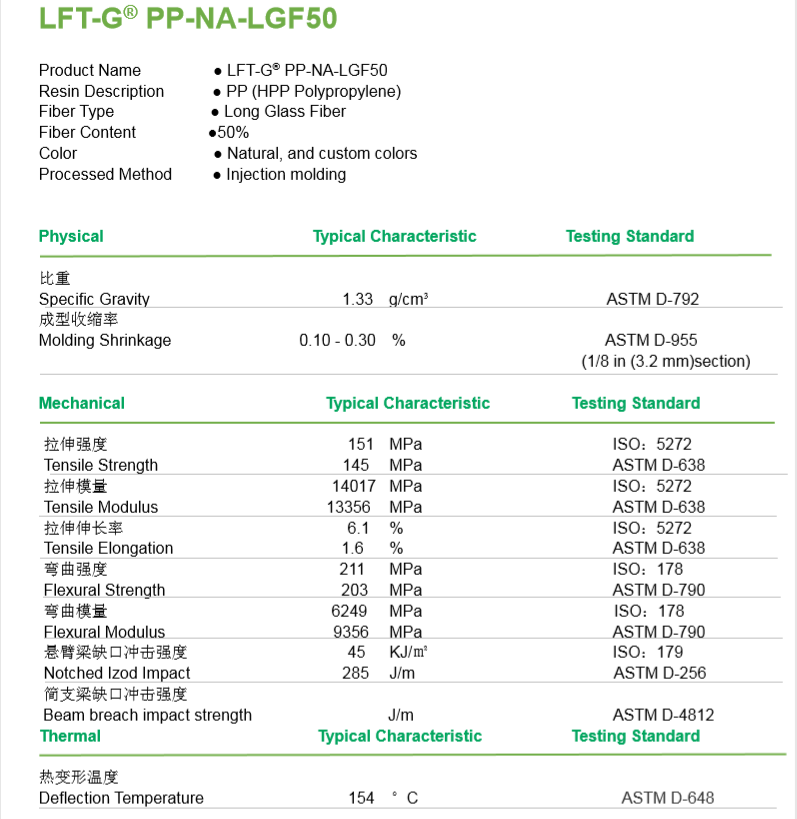

代表的な材料特性 (LFT-PP-LGF50)
以下に詳述する一般的なプロパティは、LFT-G 内に記録される標準指標を表します。®DAM条件下での試験施設。テストは検証された ISO 規格に厳密に準拠しています。
| 財産 | 試験規格 | 値 (DAM 状態) |
|---|---|---|
| 引張弾性率 | ISO527 | 11,500MPa |
| 抗張力 | ISO527 | 148MPa |
| 曲げ強度 | ISO178 | 208MPa |
| シャルピーノッチインパクト (23度) | ISO179 | 45-52 kJ/m² |
| 財産 | 試験規格 | 価値 |
|---|---|---|
| 密度 | ISO1183 | 1.32 g/cm3 |
| HDT（1.80MPa） | ISO75 | 159度 |
| 成形収縮率 | ISO 294-4 | 0.10 - 0.20 % |
加工ガイドライン – 射出成形
予備乾燥-
90～100度 / 2～4時間
水分 < 0.1%
注射
210～250度で溶かす
金型 38 ～ 69 度 圧力 80 ～ 120 MPa
PP長繊維は何に使われるのですか？
LFT-G® LGF50 PP (長繊維 PP の 1 つ) 材料は、さまざまな業界で数多くの用途に使用されています。人気のあるアプリケーションには次のようなものがあります。
1. 自動車部品:
LFT-G® LGF PP 素材は、ダッシュボード、ドアパネル、トランクライナーなどの自動車部品に一般的に使用されています。
2. 電気および電子部品:
LFT-G® LGF PP 材料は、回路ブレーカー、コネクタ、スイッチなどの電気および電子部品に使用されています。
3. 消費財:
LFT-G® LGF PP 素材は、家具、スポーツ用品、玩具などの消費財に使用されています。
応用事例
業務用家電浴槽サポート
-家庭用および業務用の頑丈な洗濯機では、熱湯や化学洗剤に浸してもコンポーネントの寸法が変わらないことが必要です。当社のコンパウンドは、高密度の 50% 繊維構造層を統合しており、アウタータブブラケットが強い回転疲労に耐えられるようにします。これにより、脱水サイクル中の動的疲労の歪みが完全に排除されます。{4}}家電メーカーは、恒久的な構造調整、漏れのない動作、長期サイクルにわたるメンテナンス費用の削減などの恩恵を受けています。{6}}
重負荷換気扇ブレード-
産業用換気シュラウドと冷却塔ファン ブレードは高-弾性率 LFT-G で成形されています®PP-LGF50。ダイカスト アルミニウム合金の軽量代替品として機能し、連続的な遠心応力下でも厳密な寸法公差を維持しながら、部品重量を最大 40% 削減します。-これにより、ローターの慣性が低減され、ファンの風量効率が向上し、腐食の危険が排除されます。
人気ラベル: lft-g® lgf50 pp 複合材料、中国、メーカー、サプライヤー、工場、購入、カスタマイズ
